MIS SEVEN – имплантат с шестигранным соединением

mis-seven

Seven





MIS SEVEN – cамонарезные имплантаты, специально разработаны для проведения операций при различных типах кости. Их геометрический дизайн включает двойную компрессионную резьбу (толщина режущего края увеличивается от апикальной части имплантата к шейке по всей длине тела имплантата), три спиральных канала, исходящих из апекса, и микрокольца на шейке имплантата. Все имплантаты имплантационной системы MIS изготовлены из самого популярного в мире сплава для хирургической стоматологии и имплантологии Ti 6Al-4V ELI (GRADE 23), обработаны пескоструем и протравлены кислотой в соответствии со специальным стандартом обработки поверхностей.





Спецификация имплантатов SEVEN



Коническая форма имплантата SEVEN

Имплантат SEVEN имеет коническую форму что обеспечивает вертикальную и горизонтальную конденсацию имплантного ложа при установке, для достижения первичной стабильности имплантата.



Двойная резьба

Дизайн двойной резьбы SEVEN обуславливает контролируемую установку имплантата, создавая при этом умеренную компрессию кости имплантного ложа, а так же улучшает контакт кость-имплантат, ускоряя процесс остеоинтеграции и обеспечивая долговременный клинический результат. Диаметр резьбы увеличивается от апекса к шейке имплантата, с шагом  – 2,40 мм.

Микрокольца

Микрокольца на шейке имплантата SEVEN значительно увеличивают площадь контакта имплантата с костью в пришеечной области имплантного ложа, что в свою очередь исключает риск резорбции костной ткани в крестальном отделе альвеолярного отростка.



Поверхность

Все имплантаты MIS обработаны по системе SLA. Шероховатость и микродизайн поверхности образуются в результате пескоструйной обработки и кислотного травления. Уникальная технология обработки поверхности имплантатов MIS позволила миллионам пациентов и клиницистов получить великолепные результаты остеоинтеграции при долговременном клиническом успехе.

Внутренний шестигранник

Имплантаты SEVEN имеют соединение типа – внутренний шестигранник, что обуславливает отличное прилегание и удобное позиционирование супраструктуры, а так же обеспечивает высокую и долговременную эстетику ортопедической конструкции. Диаметр шестигранника составляет – 2,45 мм для имплантатов стандартной и широкой и 2,10 мм для узкой плафтормы.



Спиральные каналы

Три спиральных канала имплантата SEVEN, расположенные в его апикальной части, обеспечивают его самонарезающие свойства, и делают процедуру имплантации простой, контролируемой и безопасной.



Безопасный апекс

Имплантат SEVEN имеет безопасный и режущий апекс, что позволяет проводить окончательную корректировку направления имплантата при его установке.

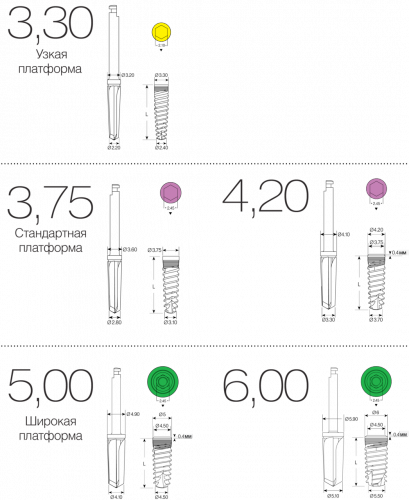

Цветовая кодировка платформ имплантата SEVEN



Все имплантаты MIS SEVEN имеют цветовую кодировку ортопедических платформ для упрощения их определения.





Размеры, диаметры и модельный ряд имплантатов SEVEN





 Узкая ортопедическая платформа имплантата Seven



*  Имплантаты Seven с узкой платформой комплектуются встроенными имплантоводами.



Стандартная ортопедическая платформа имплантата Seven







Широкая ортопедическая платформа имплантата Seven







Характеристики имплантатов SEVEN

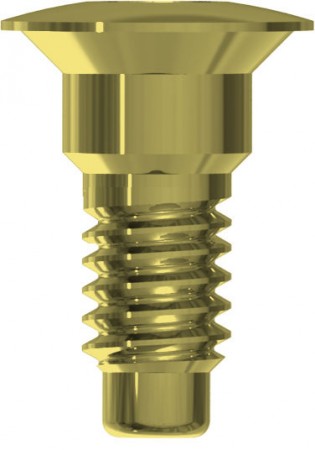

Винты-заглушки* и формирователи десны



 Узкая ортопедическая платформа



MC1-00330 Диапазон высот:
2, 3, 4, 6, 8 ммMH-N2330
MH-N3330
MH-N4330
MH-N6330
MH-N8330
Диапазон высот:
2, 3, 4, 5, 6 мм
MH-52330
MH-53330
MH-54330
MH-55330
MH-56330



Стандартная ортопедическая платформа



MC1-00375 Диапазон высот:
3, 4, 5, 6 ммMH-03375
MH-04375
MH-05375
MH-06375
Диапазон высот:
3, 4, 5, 6 ммMH-53375
MH-54375
MH-55375
MH-56375



Широкая ортопедическая платформа



MC1-00470 Диапазон высот:
3, 4, 5 ммMH-W3500
MH-W4500
MH-W5500
Диапазон высот:
3, 4, 5 ммMH-W3630
MH-W4630
MH-W5630

** Винты – заглушки окрашены относительно цветовой кодировки платформ



Хирургические протоколы установки имплантатов SEVEN



 Узкая ортопедическая платформа. Диаметр 3,30 мм





Стандартная ортопедическая платформа. Диаметр 3,75 мм







Стандартная ортопедическая платформа. Диаметр 4,20 мм





Широкая ортопедическая платформа. Диаметр 5,00 мм







Широкая ортопедическая платформа. Диаметр 6,00 мм





*    Финальная фреза не используется для 3 и 4 типа кости
**  Последовательность этапов препарирования показана на примере имплантата длиной 13мм.
*** Рекомендуемый протокол проведения процедуры имплантации не может служить заменой мнения и профессионального опыта хирурга – имплантолога.

Финальная фреза













Типоразмеры финальных фрез для имплантатов SEVEN



При использовании финальной фрезы следует учитывать ее строение и геометрические особенности, и как следствие – факт удлинения имплантного ложа (при его финальном формировании) на размер апекса финальной фрезы. Это должно быть учтено во время планирования хирургического вмешательства. Ниже приведены размеры апексов финальных фрез исходя из диаметров имплантатов.



*  Рекомендуемое усилие при использовании финальной фрезы: 200 – 400 оборотов в минуту.

* Показанные в ролике: имплантовод, а так же форма внешней и внутренней упаковки имплантата SEVEN больше не используются. Они были модифицированны и усовершенствованны. Смотреть раздел – упаковка имплантата SEVEN





Хирургический набор
для установки имплантатов SEVEN













Упаковка имплантата SEVEN





Система двойной упаковки обеспечивает стерильность и целостность имплантатов. Внутренняя упаковка имплантата специально разработана для удержания ее в перчатках и упрощения извлечения имплантата во время проведения хирургического вмешательства.



Внешняя колба каждого имплантата имеет этикетку с цветовой кодировкой платформы и с указанием диаметра и длины имплантата.
